DC26S5/1000A

DC26S5V1000A.rar

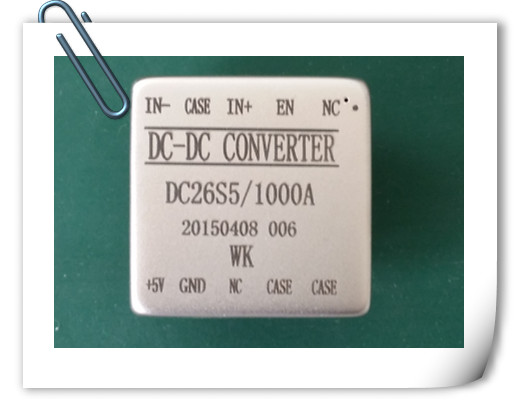

1： 產 品 特 點:（外觀圖見右圖）

Ø         輸 出  功 率:   6W
Ø         輸入直流電壓范圍：  16V～40V（額定電壓26V）
Ø         工作溫度范圍(TC):  -55℃～+105℃
Ø         工 作  頻 率：  200kHz
Ø         全密封金屬外殼
Ø         輸入，輸出，外殼相互隔離
Ø         絕緣電阻：R≥100MΩ（直流500V）
Ø         具有短路保護，禁止功能
Ø         輸出紋波小。可靠性高.
2：性 能 描 述:
該DC/DC變換器輸出功率為6W，采用SMT工藝制造,全密封金屬外殼封裝；單端反激PWM控制，效率較高，輸出紋波低，滿足微電路模塊準規范SJ20668
3：引用范圍
   陸地武器供電系統等
4：產品類別（表1）

單路
DC26S3R3/2000A,  DC26S5/1200A,  DC26S12/500A,  DC26S15/400A, DC26S24/250A
雙路
DC26D5/600A,   DC26D12/250A,   DC26D15/200A

5：技術性能（表2，表3，表4）
                                     表2

序號
特性
條件（除另有規定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
DC26S3R3/2000A
DC26S5/1200A
DC26S12/500A
最小值 最大值
最小值 最大值
最小值 最大值
1
輸入電壓/V
全溫
16         40
16        40
16        40
2
輸出電壓/V
IO=滿載      常溫
            高低溫
3.20      3.40
3.15      3.45
4.90    5.10
4.80    5.20
11.90   12.10
11.80   12.20
3
輸出電流/A
VIN=16-40V
2
1.2
0.5
4
輸出紋波電壓
/mV
BW=10KHZ-20MHZ
IO=滿載，常溫
60
60
100
5
效率/％
IO=滿載   常溫
        高低溫
78
80
82
6
絕緣電阻/MΩ
輸入對輸出，輸入對殼，輸出對外殼Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到輸入地，輸出禁止
有
有
有
8
輸出過沖/mV
VIN=26V  IO=滿載
200
200
300
10
短路保護
Ta=25℃
有
有
有
11
負載瞬變輸出電壓變化/mV
50％負載到滿載
滿載到50％負載
±100
±200
±300
12
負載瞬變輸出電壓恢復時間/mS
50％負載到滿載
滿載到50％負載
3
3
3

表3

序號
特性
條件（除另有規定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
DC26S15/400A
DC26S24/250A

最小值 最大值
最小值 最大值
最小值 最大值
1
輸入電壓/V
全溫
16         40
16        40

2
輸出電壓/V
IO=滿載      常溫
            高低溫
14.90    15.10
14.80    15.20
23.90   24.10
23.80   24.20

3
輸出電流/A
VIN=16-40V
0.4
0.25

4
輸出紋波電壓
/mV
BW=10KHZ-20MHZ
IO=滿載，常溫
100
200

5
效率/％
IO=滿載   常溫
        高低溫
82
82

6
絕緣電阻/MΩ
輸入對輸出，輸入對殼，輸出對外殼Ta=25℃
＞100
＞100

7
禁止功能
Ta=25℃
拉到輸入地，輸出禁止
有
有

8
輸出過沖/mV
VIN=26V  IO=滿載
500
1000

10
短路保護
Ta=25℃
有
有

11
負載瞬變輸出電壓變化/mV

50％負載到滿載
滿載到50％負載
±300
±500

12
負載瞬變輸出電壓恢復時間/mS
50％負載到滿載
滿載到50％負載
3
3
3


                                      表4

序號
特性
條件（除另有規定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
DC26D5/600A
DC26D12/250A
DC26D15/200A
最小值 最大值
最小值 最大值
最小值 最大值
1
輸入電壓/V
全溫
16         40
16        40
16        40
2
輸出電壓/V
IO=滿載      常溫
            高低溫
±4.90 ±5.10
±4.80 ±5.20
±11.9±12.10
±11.8±12.20
±14.90±15.10
±14.80±15.20
3
輸出電流/A
VIN=16-40V
0.6
0.25
0.2
4
輸出紋波電壓
/mV
BW=10KHZ-20MHZ
IO=滿載，常溫
80
100
120
5
效率/％
IO=滿載   常溫
        高低溫
82
82
82
6
絕緣電阻/MΩ
輸入對輸出，輸入對殼，輸出對外殼Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到輸入地，輸出禁止
有
有
有
8
輸出過沖/mV
VIN=26V  IO=滿載
200
300
500
10
短路保護
Ta=25℃
有
有
有
11
負載瞬變輸出電壓變化/mV
50％負載到滿載
滿載到50％負載
±300
±500
±500
12
負載瞬變輸出電壓恢復時間/mS
50％負載到滿載
滿載到50％負載
3
3
3

6:  引出引腳功能說明  （圖1，表5）
                                           圖1
                                             表5


   引腳號
功能

引腳號
功能
單路
雙路
單路
雙路
1
空端
空端
6
輸出正
輸出正
2
禁止端
禁止端
7
輸出地
輸出地
3
輸入正
輸入正
8
空端
輸出負
4
外殼端
外殼端
9
外殼端
外殼端
5
輸入地
輸入地
10
外殼端
外殼端


7： 封裝外形圖尺寸 （圖2）

                                          圖2

8：產品型號命名說明（圖3）

                        圖3
