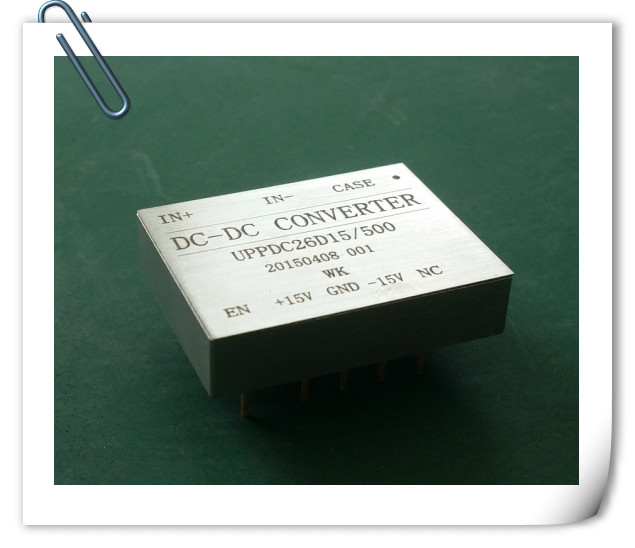

UPP26D15/500





UPP26D15V500.rar



1： 產 品 特 點:（外觀圖見右圖）

Ø         輸 出  功 率:   15W
Ø         輸入直流電壓范圍：  16V～40V（額定電壓26V）
Ø         工作溫度范圍(TC):  -55℃～+105℃
Ø         工 作  頻 率：  300kHz
Ø         全密封金屬外殼
Ø         輸入，輸出，外殼相互隔離
Ø         絕緣電阻：R≥100MΩ（直流500V）
Ø         具有短路保護，禁止功能
Ø         過流保護130％-150％
Ø         內置L型輸入濾波器
Ø         輸出紋波小，可靠性高。
Ø         輸出電壓與輸入電壓可由客戶自由定制

2：性 能 描 述:
該DC/DC變換器輸出功率為15W，采用SMT工藝制造,全密封金屬外殼封裝；單端反激PWM控制，效率較高，輸出紋波低，滿足微電路模塊準規范SJ20668
3：引用范圍
   陸地武器供電系統等
4：產品類別（表1）

單路
 UPPDC26S5/2400,  UPPDC26S12/1250,  UPPDC26S15/1000
雙路
UPPDC26D12/625,   UPPDC26D15/500

5：技術性能（表2，表3）
                                     表2

序號
特性
條件（除另有規定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
UPPDC26S5/2400
UPPDC26S12/1250
UPPDC26S15/1000
最小值 最大值
最小值 最大值
最小值 最大值
1
輸入電壓V
全溫
16        40
16           40
16          40
2
輸出電壓V
IO=滿載      常溫
           高低溫
4.90      5.10
4.80      5.20
11.90     12.10
11.80     12.20
14.90     15.10
14.80     15.20
3
輸出電流A
VIN=16-40V
2.4
1.25
1
4
輸出紋波
電壓/mV
BW=10KHZ-20MHZ
IO=滿載，常溫
60
80
100
5
效率/％
IO=滿載   常溫
        高低溫
80
82
83
6
絕緣電阻/MΩ
輸入對輸出，輸入對殼，輸出對外殼Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到輸入地，輸出禁止
有
有
有
8
輸出過沖/mV
VIN=26V  IO=滿載
200
300
500
10
短路保護
Ta=25℃
有
有
有
11
負載瞬變輸出電壓變化/mV
50％負載到滿載
滿載到50％負載
±200
±300
±300
12
負載瞬變輸出電壓恢復時間/mS
50％負載到滿載
滿載到50％負載
3
3
3


                                         表3

序號
特性
條件（除另有規定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
UPPDC26D12/625
UPPDC26D15/500

最小值 最大值
最小值 最大值
最小值 最大值
1
輸入電壓V
全溫
16        40
16           40
16          40
2
輸出電壓V
IO=滿載      常溫
           高低溫
±11.90±12.10
±11.80±12.20
±14.90 ±15.10
±14.80 ±15.20

3
輸出電流A
VIN=16-40V
0.625
0.5

4
輸出紋波
電壓/mV
BW=10KHZ-20MHZ
IO=滿載，常溫
60
80

5
效率/％
IO=滿載   常溫
        高低溫
82
82

6
絕緣電阻/MΩ
輸入對輸出，輸入對殼，輸出對外殼Ta=25℃
＞100
＞100

7
禁止功能
Ta=25℃
拉到輸入地，輸出禁止
有
有

8
輸出過沖/mV
VIN=26V  IO=滿載
300
300

10
短路保護
Ta=25℃
有
有

11
負載瞬變輸出電壓變化/mV
50％負載到滿載
滿載到50％負載
±300
±300

12
負載瞬變輸出電壓恢復時間/mS
50％負載到滿載
滿載到50％負載
3
3



6：引出引腳功能說明（表4  圖1）


                                  圖1

                                          表4

引腳號
功能
引腳號
功能
單路
雙路
單路
雙路
1
外殼端
外殼端
5
空端
輸出正
2
輸入地
輸入地
6
輸出地
輸出地
3
輸入正
輸入正
7
輸出正
輸出負
4
禁止端
禁止端
8
空端
空端


7：封裝外形尺寸（圖2）



8：產品型號命名說明
